Nockenwellensensorwerte bzw Überspringen der Kette?

[dr heile]

Hat zufällig jemand ein Foto wo man den Zylinderkopf, Nockenwellen und die Ventile so sehen kann, das man die Ein- und Auslassnockenwelle erkennen kann und wie sie mechanisch arbeitet? Ich habe immer noch nicht verstanden wie das zusammen arbeitet. Mir will nicht in den Kopf warum nur eine Auslass und eine Einlassewelle vorhanden sind... Im Netz habe ich jetzt auch kein brauchbares Bild mit eindeutig erkennbaren Aufschluss gefunden (wo man eindeutig die Verbindung zur gegenüberliegenden Seite sieht).



[Hansdampf]

Such mal SSP (Selbststudienprogramm). Das sind Anleitungen für den internen Gebrauch, die aber auch im I-net als PDF kursieren.



[Beastyboy80]

Hier bitte



[coolhard]

schau mal hier, gibbet auch ein Vid: http://images.google.de/imgres?imgurl=http%3A%2F%2Fwww.a3-quattro.de%2Fa3quattroneu%2Fmotor%2FDSC02731.JPG&imgrefurl=http%3A%2F%2Fwww.a3quattro.de%2Findex.php%3Fpage%3DThread%26threadID%3D3302&h=480&w=640&tbnid=Rl7dO54rjt6KkM%3A&docid=iRb2u-gueTfvtM&ei=eBL9VoTuOYSzswGb1LmoBw&tbm=isch&iact=rc&uact=3&dur=731&page=2&start=22&ndsp=22&ved=0ahUKEwiEiviY8erLAhWE2SwKHRtqDnUQMwhZKBswGw

oder schau mal da im Web:http://de.slideshare.net/cristianmalvear/volkswagengolfjettar32officialfactoryrepairmanual1999-2005

ist zwar der 2.8L VR6, aber dat passt auch

http://www.volkspage.net/technik/ssp/ssp/SSP_327_d2.pdf



[dr heile]

Such mal SSP (Selbststudienprogramm). Das sind Anleitungen für den internen Gebrauch, die aber auch im I-net als PDF kursieren.

Hab schon geschaut... gibt ja einige vom guten alten AAA MOTOR ssp127, Uwe sein verlinktes über Schaltsaugrohr bis zum modernen fsi Motor. Es war aber nirgendswo eindeutig die Arbetsweise zu sehen...



[dr heile]

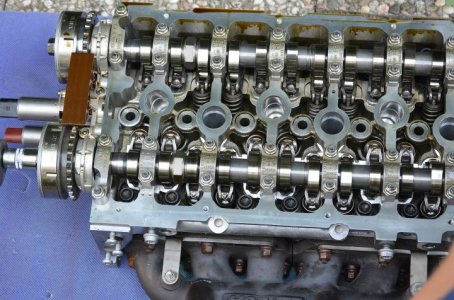

Hier bitte

Genau das mein ich... Diese Hebel will ich im Zylinderkopf sehen wie sie von der einen Seite rüber zur anderen arbeiten...:great:



[coolhard]

dann muste dein SSR abschrauben, Ventildeckel und dann die Kurbelwelle drehen



[dr heile]

Danke, Danke. Och nöööö*roll* lass mal, das wollte ich denn doch nicht unbedingt...



[coolhard]

dann das Beispiel: https://www.youtube.com/watch?v=HCaqgNzjj8Q

zwar direkt über Tassenstössel, NW Nocken aber Prinzip ist ähnlich.

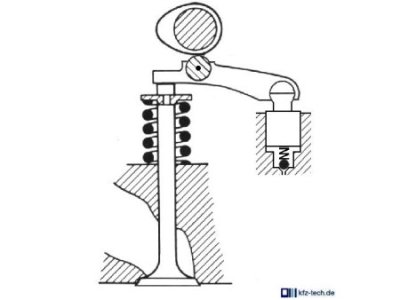

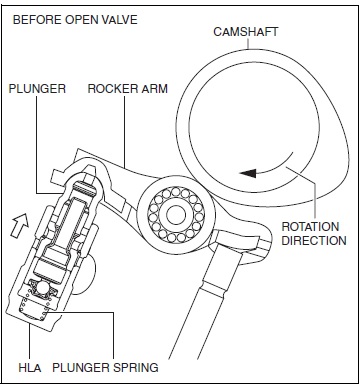

Beim Kipphebel liegt der eine Teil des Hebel unter der Nocke ,anstatt des Tassenstössel und an dessen anderer Seite liegt das Ventil darunter.

Ähnlich wie eine Kinder Bodenschaukel



[dr heile]

Ich hoffe das So richtig verstanden zuhaben



[dr heile]

Ich hoffe das So richtig verstanden zuhaben... War ma auf die schnelle ne Skizze



[UweGolf32]

Ich hoffe das So richtig verstanden zuhaben

Ich habe keine Ahnung aber das Bild gefällt mir *lol*:great:



[coolhard]

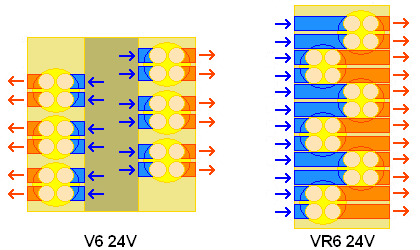

nö, etwa so, jede Seite Einlass/ Auslass von sich getrennt:



[dr heile]

Hab ich ja mit meiner zeichnung fast recht gehabt... 8)
Konnte das Prinzip Reihe und V nur mit doppelt oben liegender NW nicht in die Version VR 24V mit jeweils einer NW für nur Auslass und Einlass Bauartbedingt zuordnen. Jetzt kann ick ruhig schlafen
Zum eigendlichen Thema mit dem Hallgebern, werde mir mal am WE die Sache nochmal anschauen und denn life entscheiden ob ich mir 75,00 € ans Bein binde und den alten auf Halde lege...
