LED-TFL vom Audi S6

[ELK]

Kann mir jemand (ELK?) vielleicht kurz sagen, wann an welchem Anschluss welche Volt anliegen müssen?

@mama:
an die TFLs kommen drei Leitungen: einmal 0V/Masse, einmal 12V, solange die TFLs irgendwie leuchten sollen (ca. 11,5V..14V) und dann das Steuersignal, das bei voller Leuchtstärke rund 12V betragen sollte und bei aktiver Dimmung (also Standlicht) je nach Messgerät um die 3V..8V. Mit einem Oszilloskop könnte man bei diesem Signal die Pulsbreitenmodulation erkennen, also das schnelle An- und Ausschalten ca. 120 Mal pro Sekunde. MfG
ELK



[mama]

Vielen Dank, hier werden Sie geholfen.

Kannst du mir evtl. noch den Punkt "Fehlermeldung ja/nein" beantworten?



[mama]

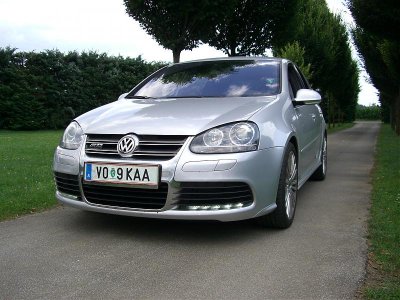

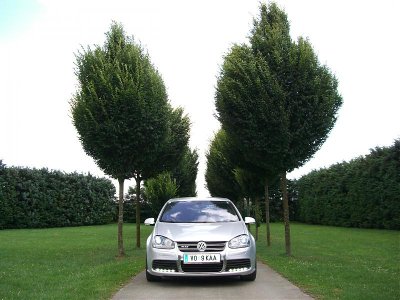

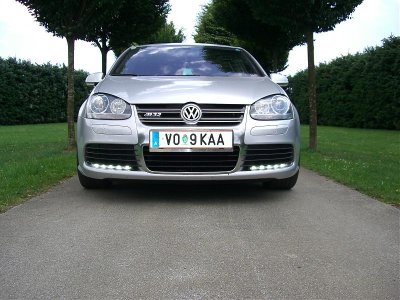

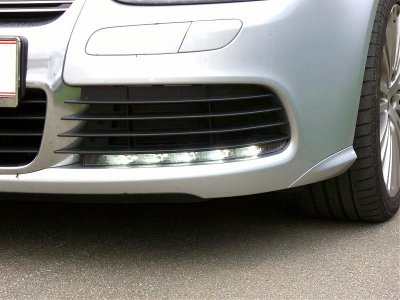

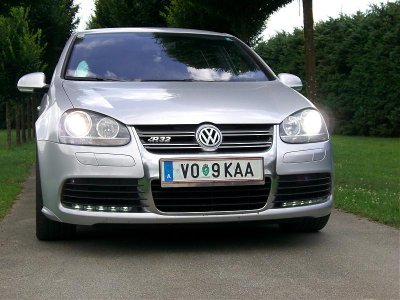

Hier noch die Bilder. Die Fugen an den LEDs werden noch von einem Glaser sauber nachgezogen und die Kabel unsichtbar verlegt, sobald das Modul fehlerfrei eingebaut ist.



[ELK]

Da die TFLs ähnlich viel Strom wie die Standleuchten verbrauchen, wird kein Fehler gemeldet. Das funktioniert aber nur durch die etwas verwirrende Verschaltung der vielen Dioden, die dafür sorgt, dass im "Standlichtfall" der meiste Strom vom Standlicht kommt. Bei mir gab es jedenfalls noch keine Fehlermeldung. Die normalen Standlichtbirnen ("Leuchtmittel") sollte man entfernen, um gesetzestreu zu bleiben, weil nur ein Standlicht pro Seite erlaubt ist.
MfG
ELK



[Fringe]

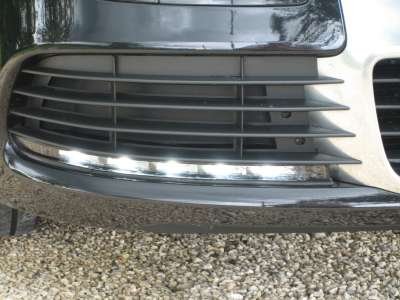

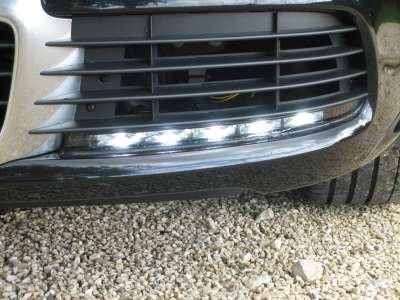

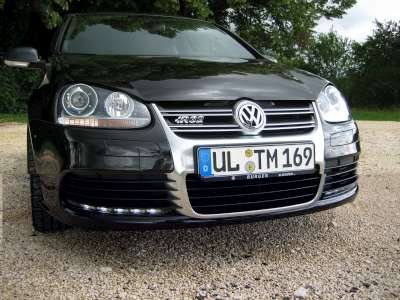

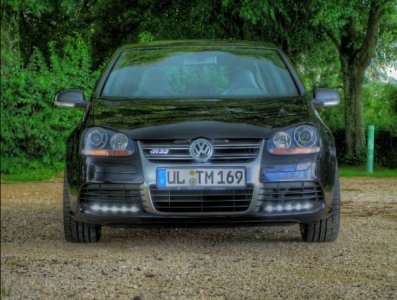

So nach langen 6 Stunden*lol* habe ich und noch 2 Freunde es endlich geschafft.... Danke an Elk für den Schaltplan und die Telefonische Auskunft (haben 2 Bauteile geschossen8-( ).
Gruß an alle Led TFL-Freunde!!!!:great:



[The Stig]

@mama
Gratuliere, sehr schöner Einbau:great:
Wenn ich jemanden finde der mir die Teile auch so schön einbaut, lasse ich es ziemlich sicher auch machen.
Ich hoffe einfach die schweizer Rennleitung macht mir dann keinen Ärger. 8-(

The Stig



[Dynastes]

So nach langen 6 Stunden*lol* habe ich und noch 2 Freunde es endlich geschafft.... Danke an Elk für den Schaltplan und die Telefonische Auskunft (haben 2 Bauteile geschossen8-( ).
Gruß an alle Led TFL-Freunde!!!!:great:

... sieht ja auch bei reflexsilber echt klasse aus ! :great:

wenn ich deinen R so sehe, bekomme ich richtig lust auf die s6 led´s :svenni: ...

gruß
dynastes



[Matze´s-r32]

Hi Jungs bin auch grad am Bau der TFL ich lese hier schon lange mit und bin voll begeistert darum hoff ich das alles reibungslos geht .
Und das ihr mir zur Seite steht wen ich Fragen hab.
Ich werde natürlich hier auch berichten wie es läuft.

mfg Matze



[mama]

@ELK: Vielen Dank für die Info!

@Fringe: :great: Sauber gemacht, respekt!

@Rest: Viel Spass!

[Edit] @CeramicaX: There's no warning light. As ELK explained, the LEDs plus his module almost consume as much power as the lights itself (don't know what is "Standlicht" in english... ), so there is no failure message.



[Fringe]

Danke Danke Danke



[mama]

Ich wollte noch anfügen, Fringe kann das wahrscheinlich bestätigen (?), dass man bei dem Einbau im unteren Schlitz des Gitters nicht nur die Stoßstange beschneiden muss, sondern auch die Lampen. Auf der aus Fahrersicht rechten Seite sitzt da unten der Scheibenwaschtank, und der lässt sich schwerlich verschieben.

Habt ihr das auch so gemacht Fringe?



[mama]

Und noch ein Nachtrag, da mich schon einige per PM angefragt haben. Ich habe mit der Werkstatt gesprochen, und er würde den Einbau und die Verkabelung für 150,-€ machen. Teile laut ELKs PDF (Lampen/Stecker/seltsame Knubbels) muss man selbst besorgen (214,- beim ), und das Modul ebenfalls. Er baut die Teile sauber ein und verlegt die Kabel, so dass man nur noch das Modul anstöpseln braucht. Die LEDs kann er natürlich auch gleich auf Zündungsplus legen, damit man sie bis zum Modulanschluss schon nutzen kann.

Bei Bedarf Nummer per PN. Er ist ürigens hier. Falls ich zuhause bin, gibts bei mir derweil nen Kaffee und ein Pläuschen.

Um es vorweg zu nehmen, ich verdiene nix dran (wie auch bei dem Preis) und will das auch gar nicht.



[Fringe]

Ich wollte noch anfügen, Fringe kann das wahrscheinlich bestätigen (?), dass man bei dem Einbau im unteren Schlitz des Gitters nicht nur die Stoßstange beschneiden muss, sondern auch die Lampen. Auf der aus Fahrersicht rechten Seite sitzt da unten der Scheibenwaschtank, und der lässt sich schwerlich verschieben.

Habt ihr das auch so gemacht Fringe?

Ja haben auf der Beifahrerseite das Gehäuse von dem Led-TFL ein wenig abgefräst.



[Golf_V_R32]

Ja haben auf der Beifahrerseite das Gehäuse von dem Led-TFL ein wenig abgefräst.

Hi,

wieso habt ihr die LED´s abgefräßt, das passt auch so *noahnung*
Ich werde demnächst einen kompletten bebilterten Einbau hier posten, wo ihr erkennen könnt, das es auch ohne die LED´s zu beschneiden geht, allerdings ist bei Fahrzeugen mit Standheizung wirklich wenig Platz auf der rechten seite, was aber trotzdem ohne beschneiden der LED´s auch funktioniert.

Gruß Thomas



[Calimero]

Hi,

Ich werde demnächst einen kompletten bebilterten Einbau hier posten,

Gruß Thomas

Das wäre ganz toll von Dir. :clap: Bin gerade in den Startlöchern für das Projekt "TFL", warte jetzt aber auf Deine Bilder. Hoffentlich ist es bald soweit! :anbet:



[Golf_V_R32]

Das wäre ganz toll von Dir. :clap: Bin gerade in den Startlöchern für das Projekt "TFL", warte jetzt aber auf Deine Bilder. Hoffentlich ist es bald soweit! :anbet:

@ Calimero,

ich denke es wird noch diese Woche werden, ich muß die Bilder nur noch bearbeiten und den passenden Komentar dazu schreiben.
Ich denke bis Freitag müsste ich es gebacken kriegen.


Gruß Thomas



[The Stig]

@Calimero
Hast Du dich zufällig schon erkundigt ob so ein Einbau bei uns zulässig ist.???
Mich würden die S6 TFLs auch extrem reizen, aber ich hab keine Lust dann die ganze Zeit von der Rennleitung blöd angemacht zu werden, oder noch schlimmer, von der MFK und dann heisst es auf einmal -> wieder ausbauen 8-(

The Stig



[Calimero]

@Calimero
Hast Du dich zufällig schon erkundigt ob so ein Einbau bei uns zulässig ist.???
Mich würden die S6 TFLs auch extrem reizen, aber ich hab keine Lust dann die ganze Zeit von der Rennleitung blöd angemacht zu werden, oder noch schlimmer, von der MFK und dann heisst es auf einmal -> wieder ausbauen 8-(

The Stig

Die Leuchten sind ja vom Audi S6, der so in der Schweiz ja auch zugelassen ist. Vom Leuchtentyp her sollte es also keine Probleme geben. In Deutschland scheint der Umbau offenbar akzeptiert zu werden. Du hast aber recht, wäre schon ärgerlich, wenn die Rennleitung eingreifen würde. Ich werde mich in den nächsten Tagen zur Sicherheit mal bei der MFK erkundigen und das Ergebnis hier mitteilen. Ich könnte mir vorstellen, dass ich den .:R nach dem Einbau vorführen muss*noahnung* )((.

Gibt es allenfalls schon Schweizer .:R-Driver die die TFL bereits eingebaut haben und wissen ob die MFK das akzeptiert? ???



[biSheep]

Was verbaut ihr da eigentlich für ne Elektronik für die TFL's ?



[Calimero]

Was verbaut ihr da eigentlich für ne Elektronik für die TFL's ?

Bin nicht so der Elektronik-Bastler *oops* und werde mir deshalb ein Steuermodul kaufen (ist zwar etwas teuer, habe aber keine Alternative )(( ):

http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&rd=1&item=170123631189&ssPageName=STRK:MEWA:IT&ih=007
